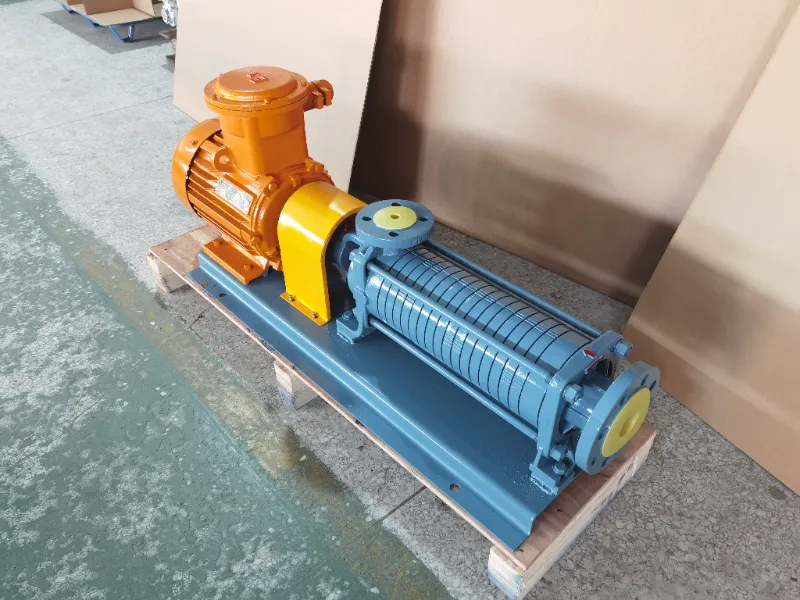

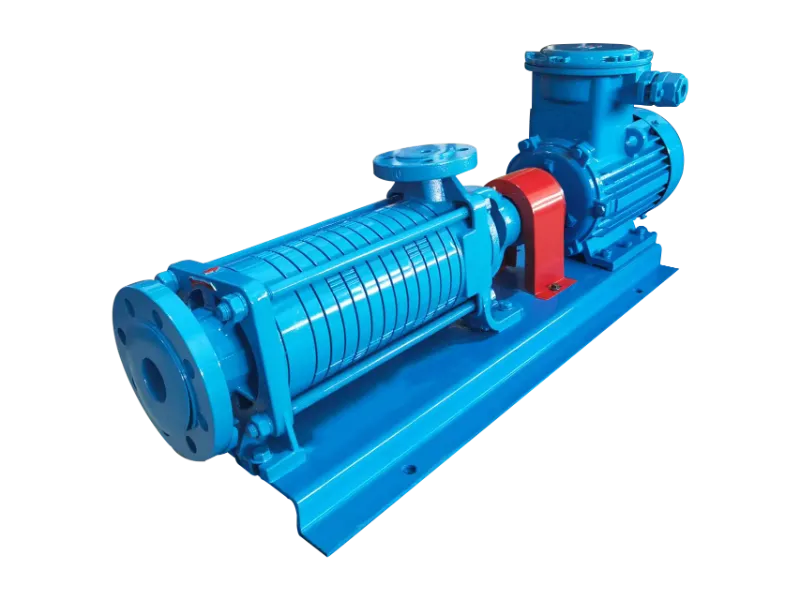

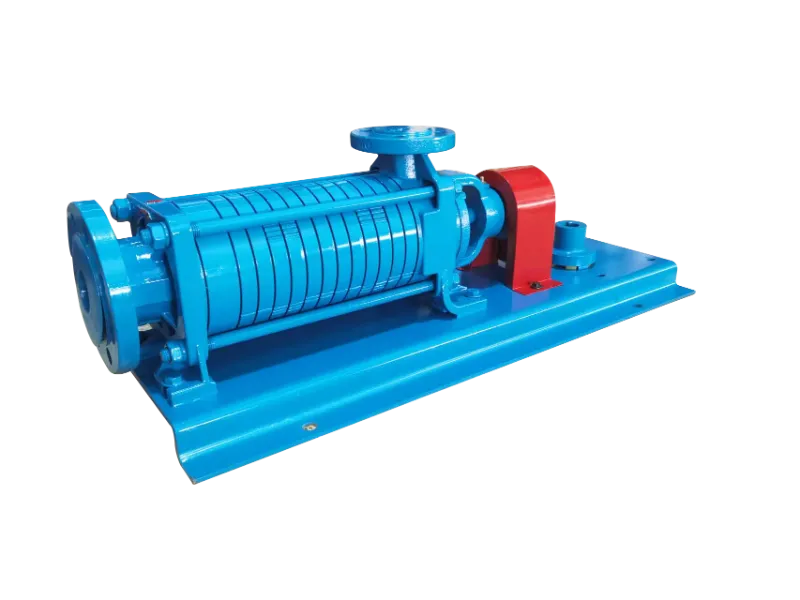

LPG 6 fokozatú centrifugálszivattyú

Ez a többfokozatú LPG szivattyú egy centrifugális áramlási csatornás szivattyú, vízszintes 6 fokozatú kialakítással. Külső hűtés nélkül mechanikus tömítést alkalmaz. A szívóoldalon előkompressziós turbinával felszerelt, 6 fokozatú LPG centrifugálszivattyú alacsony NPSH körülmények között is jól teljesít, nagy áramlási sebességet és nagy nyomást kínál. Különféle közegeket kezel, beleértve az LPG-t, a kerozint, a gázolajat és más könnyű olajokat.

A paraméter a következő.

Termék felépítése

Ez az LPG 6 fokozatú centrifugálszivattyú négy fő részből áll: tartó, hajtás, csapágyak és tömítések. A tartórész tartalmazza a bemeneti tartókeretet, a kimeneti tartókeretet, az elülső vezetőlapát hüvely szerelvényt, a vezetőlapát terelőlemezt, a vezetőlapát hüvely szerelvényt, a kimeneti csatlakozót, a fedelet és a csapágyházat – rögzítőcsavarokkal rögzítve, amelyek az összes szakaszt összeszorítják, így kialakítva a munkakamrát. A meghajtó rész a tengelyből, az első járókerékből, a réz járókerékből és a párhuzamos kulcsból áll. A csapágyak közé tartoznak az első vezetőlapát-hüvelyes csapágyak, a vezetőlapát-hüvelyes csapágyak és a gördülőcsapágyak. A tömítések O-gyűrűkből és mechanikus tömítésekből állnak.

Működési elv

Ez az LPG 6 fokozatú centrifugálszivattyú a centrifugális erő elvén működik. A nagy sebességű járókerék lapátjai megpörgetik a folyadékot, és kifelé dobják, áramlást hozva létre. Üzembe helyezés előtt a szivattyút és a csöveket teljesen fel kell tölteni folyadékkal a vákuum állapot kialakítása érdekében. Ahogy a járókerék forog, a folyadék a centrifugális erő hatására kifelé lökődik, így a járókerék közepén alacsony nyomású zóna jön létre. A légköri vagy hidraulikus nyomás ezután több folyadékot nyom a forrásból a szivattyúba, lehetővé téve a folyamatos átvitelt.

Alkalmazások

Ez az LPG 6 fokozatú centrifugálszivattyú alkalmas palackok feltöltésére, LPG föld feletti tárolótartályokból történő szivattyúzására, valamint tartálykocsi be- és kirakodásra. Kezeli az olyan anyagokat, mint az LPG, kerozin, dízel és hasonló könnyű szénhidrogének.

Óvintézkedések

100 mesh-es vagy finomabb szűrőt kell felszerelni a szivattyú bemeneténél.

A szivattyút indítás előtt fel kell tölteni – töltse fel folyadékkal és ürítse ki az összes levegőt, hogy elkerülje a szárazonfutást.

Indítás előtt ellenőrizze a motor forgásirányát.

Kerülje el a hosszan tartó működést zárt nyomószelep mellett.

GYIK

Q1: Miért nem működik a szivattyú?

A1: Ellenőrizze a motort, és ellenőrizze, hogy nem akad-e el (idegen tárgyak vagy kiegyensúlyozatlan rögzítőcsavarok).

Q2: Miért vibrál erősen a szivattyú?

A2: Ellenőrizze az igazítást – ellenőrizze a rögzítőanyákat és a középmagasság összhangját.

Q3: Hogyan lehet kijavítani a szivárgást?

A3: Ellenőrizze a mechanikus tömítést (sérülés vagy nem megfelelő magasság – standard 2,5 mm±0,5 mm), és ellenőrizze az O-gyűrűket.
