Cseppfolyósított kőolajgáz többfokozatú szivattyú

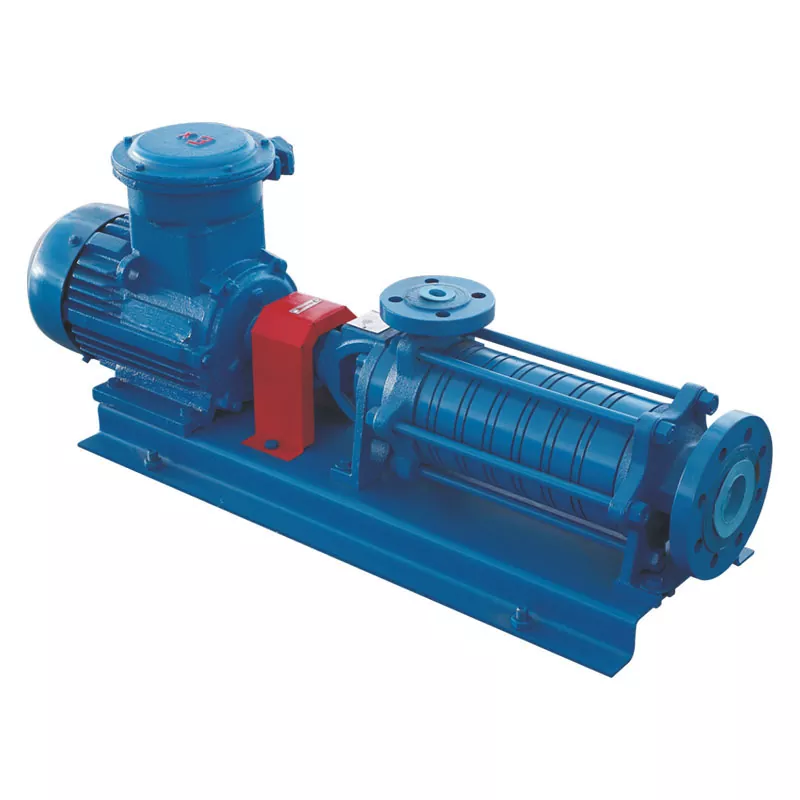

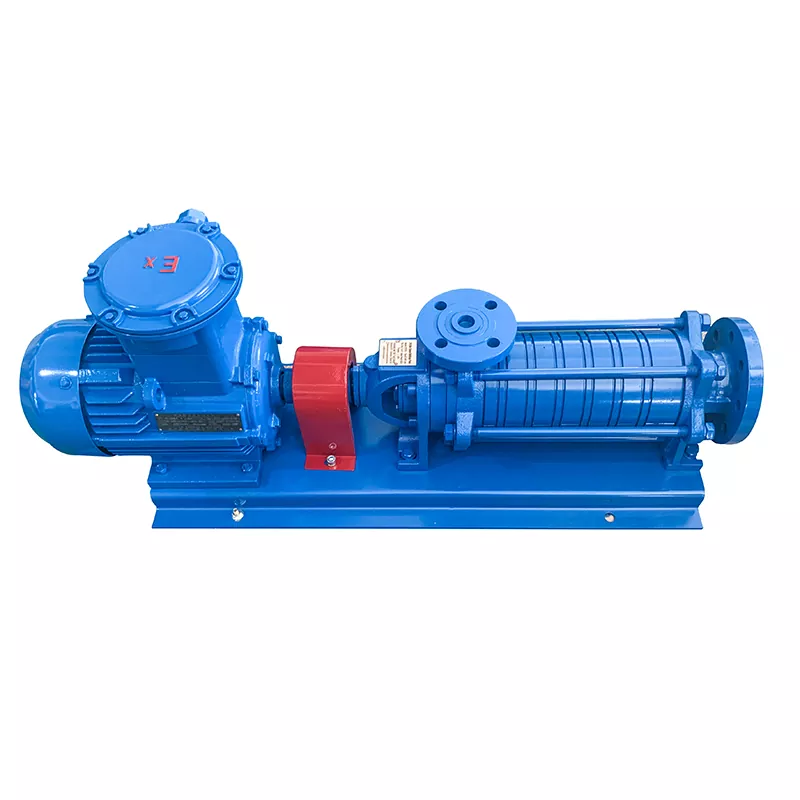

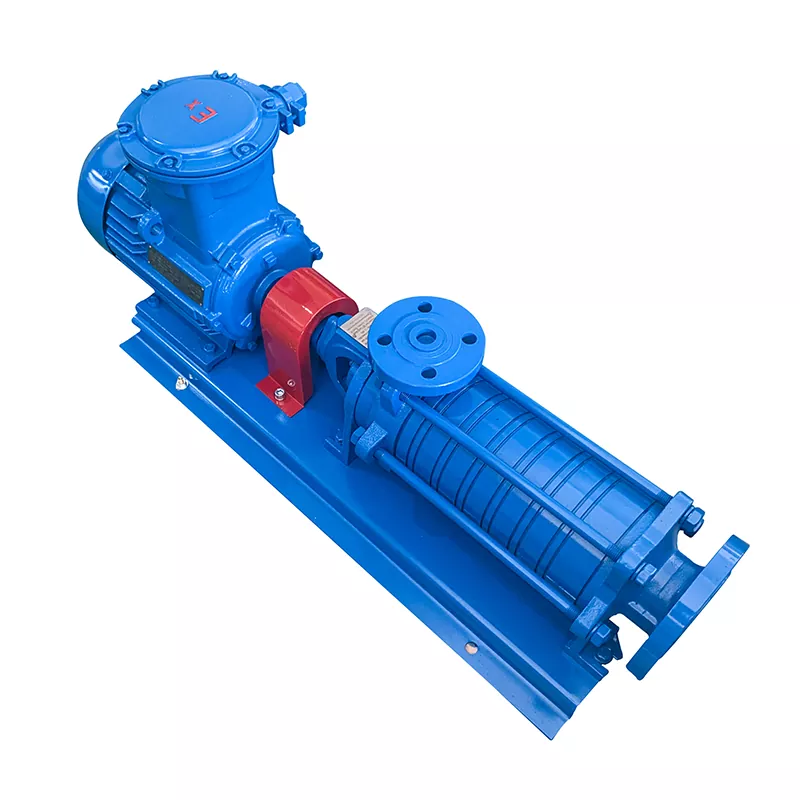

A cseppfolyósított kőolajgáz többfokozatú szivattyú egy vízszintes kialakítású, 6 fokozatú, centrifugális áramlási csatornás szivattyú. Külső hűtés nélkül mechanikus tömítést alkalmaz. A szívóoldalon elősűrítési turbinával felszerelt ez a többfokozatú cseppfolyósított kőolajgáz-szivattyú alacsony NPSH körülmények között is kiválóan működik, nagy áramlási sebességet és nagy nyomást kínál.

A szivattyú négy fő részből áll: tartórészből, meghajtó részből, csapágyakból és tömítőelemekből. A tartórész rögzítőcsavarokkal rögzíti a bemeneti tartókeretet, az elülső vezetőlapát hüvelyt, a vezetőlapát terelőlemezt, a hátsó vezetőlapát hüvelyt, a kimeneti csatlakozót, a kimeneti végfedelet és a kimeneti tartókeretet a munkakamra kialakításához. A meghajtó rész a hajtótengelyből, az elülső járókerékből, a réz járókerékből és a párhuzamos kulcsból áll – a tengely a járókereket áthajtja a kulcson, hogy centrifugális erőt generáljon. A csapágyak közé tartoznak az elülső vezetőlapát-hüvelyes csapágyak, az egyirányú nyomógolyós csapágyak és a gördülőcsapágyak. A tömítőelemek O-gyűrűkből és mechanikus tömítésekből állnak. A paraméter a következő.

Szerkezeti jellemző

Ez a többfokozatú cseppfolyós kőolaj-gáz szivattyú vízszintes kialakítású, hatfokozatú járókerekekkel, magas emelőmagassággal és nagy áramlási teljesítménysel. A mechanikus tömítés nem igényel további hűtőrendszert, leegyszerűsíti a telepítést és a karbantartást. A szívóoldali előkompressziós turbina hatékonyan csökkenti az NPSH-igényt, így rossz szívókörülmények között is stabil működést biztosít. Kompakt felépítésével és zökkenőmentes működésével ez a többfokozatú cseppfolyósított kőolajgáz-szivattyú folyamatos, nagy igénybevételt jelentő üzemelésre alkalmas.

Alkalmazások

Ez a többfokozatú folyékony kőolajgáz-szivattyú palacktöltésre, PB-gáz föld feletti tárolótartályokból történő szivattyúzására, valamint tartálykocsi be- és kirakodására alkalmas. Különféle közegeket kezel, beleértve az LPG-t, a kerozint, a gázolajat és más folyadékokat.

Óvintézkedések

1. Egy 100 mesh-es vagy finomabb szűrőt kell felszerelni a szivattyú bemenetére, hogy megakadályozza a törmelék bejutását és károsodást.

2. A szivattyút indítás előtt fel kell tölteni – az összes levegőt ki kell engedni, és a szivattyút fel kell tölteni folyadékkal. Ennek elmulasztása túlmelegedést, vibrációt és szárazonfutást okozhat, ami károsíthatja a szivattyút vagy a berendezés meghibásodásához vezethet.

3. A motor forgásirányát indítás előtt ellenőrizni kell.

4. Kerülje el a hosszan tartó működést zárt nyomószelep mellett, mert ez lerövidíti a szivattyú élettartamát.

GYIK

Q1: Miért nem működik a többfokozatú szivattyú?

A1: Ellenőrizze a motort. Ha rendben van, ellenőrizze a szivattyúházat, hogy nem szorul-e be – idegen tárgyak vagy kiegyensúlyozatlan feszültség a 6 rögzítőcsavaron.

Q2: Miért vibrál erősen a szivattyú működés közben?

A2: Ellenőrizze a motor és a szivattyú közötti igazítást – ellenőrizze a rögzítőanyák igazítását és a középmagasság összhangját.

3. kérdés: Hogyan lehet kijavítani a többlépcsős szivattyú szivárgását?

A3: Ellenőrizze a mechanikus tömítést (sérülés vagy nem megfelelő magasság) és ellenőrizze a szivattyú testét (repedések vagy kopott O-gyűrűk).
